AVC 主动隔振系统说明

一、系统工作原理

(一)被动隔振结构及固有缺陷

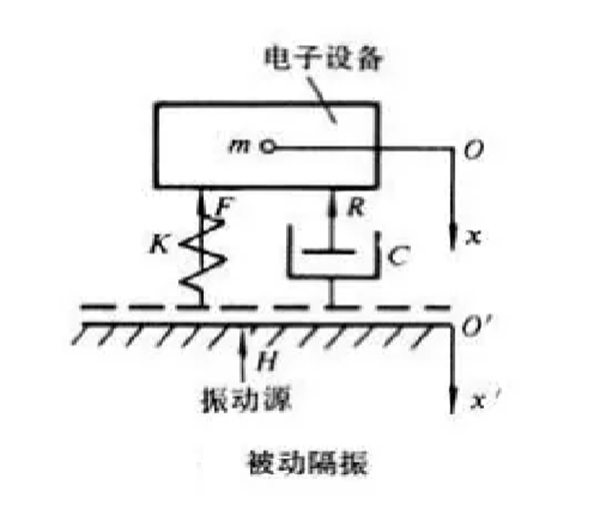

被动隔振结构以弹簧、橡胶为支撑件，结构模型见下图

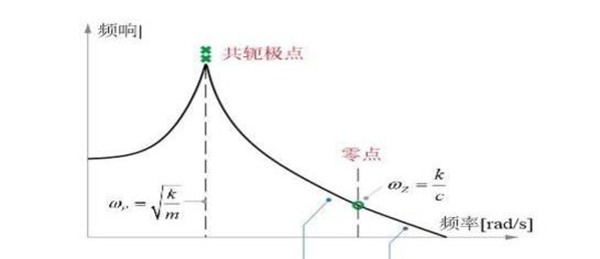

系统的传递函数和传递曲线模型如下:

        F(S)= (cs+k)/(ms2+cs+k) wz=k/c (零点) wp=sqrt (k/m)

该被动隔振系统在极点对应频率段会产生振动放大效应，低频放大问题尤为明显，仅靠被动结构无法抑制低频振动干扰

(二)主动隔振补偿原理

主动隔振系统依靠传感器、控制算法、作动器协同工作抵消低频振动：

1.压电传感器实时采集地面传入的振动信号;

2.控制单元高速运算，生成反向补偿控制信号;

3.电动作动器输出反向作用力，抵消外部振动，解决低频共振放大问题。

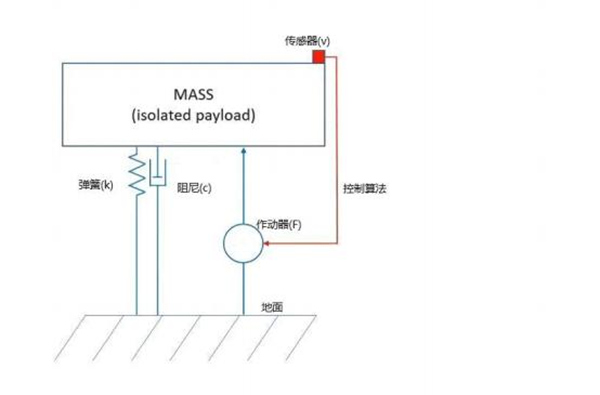

系统组成部件：隔离负载平台、弹簧、阻尼结构、压电加速度传感器、电动推力作动器、外置控制单元。

如下图所示。

二、系统整体组成

整套 AVC 主动隔振系统由隔振模块、外置控制单元两大部分组成，最低配置为 2个隔振模块搭配 1 台控制箱。

双模块标准配置最大承载 300kg;可增加隔振模块，进一步提高整体承载能力。

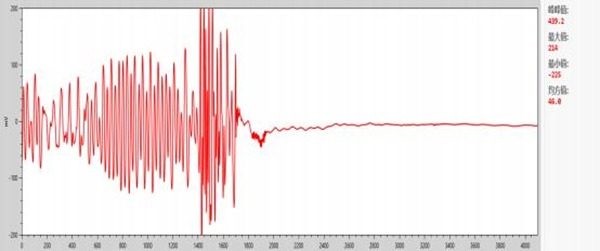

下图是主动隔振关和开时测试对比波形图

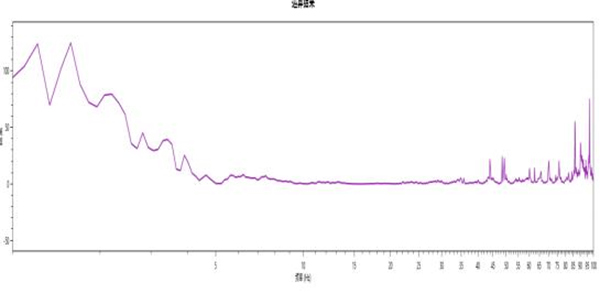

传递曲线

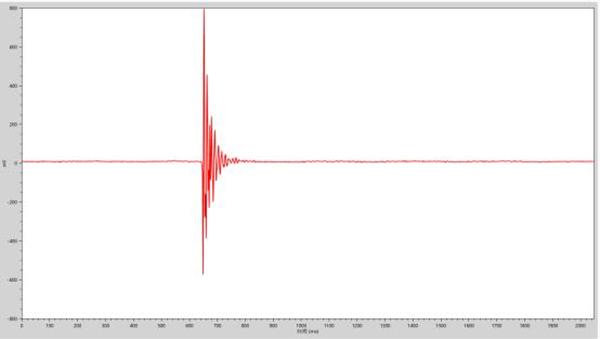

小冲击响应时间曲线

三、产品型号及规格参数

现有两款型号 AVC 40 、AVC 60

接受定制，详情电询!
