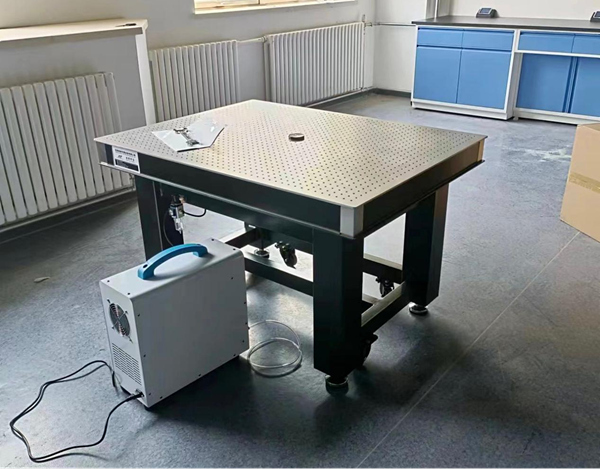

气浮隔振光学平台

气浮隔振光学平台整体结构分为两部分，光学面板和气浮隔振支撑;优异的隔振性能：内置精密空气弹簧隔振系统，外加高分子复合阻尼橡胶材料，关键气动执行元件均采用德国FEST0产品，隔振性能良好，系统稳定。避免外界振动干扰设备仪器精度，提高仪器设备使用精度和使用效率;自动调节水平，自动充气。

产品特点：

产品型号：ZHT-Q型;

高导磁性不锈钢面板优质蜂窝内芯，具有重量轻、高刚度、高阻尼等优点，经精密研磨处理，表面平面度高。内部结构采用镀铝锌板的隔离杯同时能防尘防水，防止小零件坠落平台内部便于清理。回旋打磨工艺清除毛边，达到无反射、亚光效果，面板具有M6螺孔，易于固定光学元件;不锈钢侧面底板封边，保证光学平台清洁的同时又提高了美观性。

隔振方式：空气弹簧隔振系统，高分子阻尼橡胶隔振;

隔振支撑：内部结构采用精密空气弹簧隔振系统，外加高分子复合阻尼橡胶材料，框架为优质钢管焊接而成，整体坚固可靠。

配置移动脚轮，方便在工作场所内移动;

应用领域：

适合于显微镜、医疗生物、光路测试、光学测量、激光干涉、激光扫描、光谱全息实验、精密检测等对振动要求非常高的仪器设备。

技术指标：

• 高导磁性不锈钢面板优质蜂窝内芯，具有重量轻、高刚度、高阻尼等优点，经精密研磨处理，表面平面度高。内部结构采用镀铝锌板的隔离杯同时能防尘防水，防止小零件坠落平台内部便于清理。回旋打磨工艺清除毛边，达到无反射、亚光效果，面板具有M6螺孔，易于固定光学元件;不锈钢侧面底板封边，保证光学平台清洁的同时又提高了美观性。
• 台面螺孔参数：螺纹为公制M6，孔距25X25mm，易于固定光学元件;
• 固有频率：x方向：1.0Hz～2.0Hz y方向：1.0Hz～2.0Hz;
• 减振效率：x方向<5Hz时：86%～92% y方向<5Hz时：87%～93%
• x方向<10Hz时：93%～97% y方向<10Hz时：92%～98%
• 隔振方式：空气弹簧隔振系统，高分子阻尼橡胶隔振;
• 隔振支撑：内部结构采用精密空气弹簧隔振系统，超薄复合材料气囊外加高分子复合阻尼橡胶材料，带附加扩散口的多小孔准层流阻尼技术;
• 工作压力：0.35～0.6Mpa;
• 调平方式：自动调平;
• 空气源：无油空气压缩机;
• 台板平面度：±0.05mm/㎡;
• 表面粗糙度：≤0.8μm，表面亚光处理;
• 重复定位精度：±0.1mm;

无油空气压缩机技术参数：

产品型号：XDT550;

电机功率：550W; 排气量：68L/min;

压力：8Bar; 转速：1400r/min;

噪音：56分贝; 容积 ：6L; 气压：5-8KG

外型尺寸(L×W×H)：420×220×480;

电压频率：220V;50HZ; 重量：20KG;

细节展示：

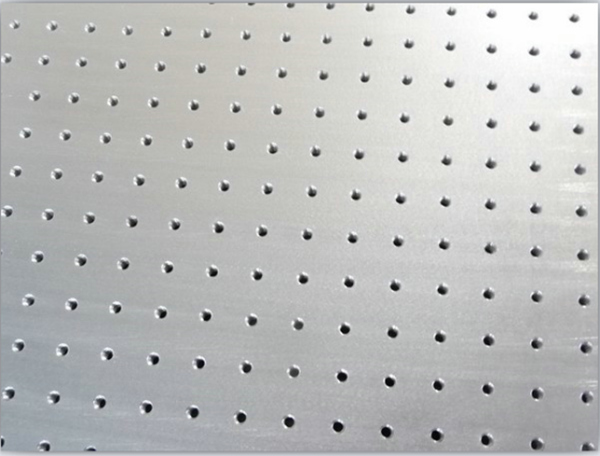

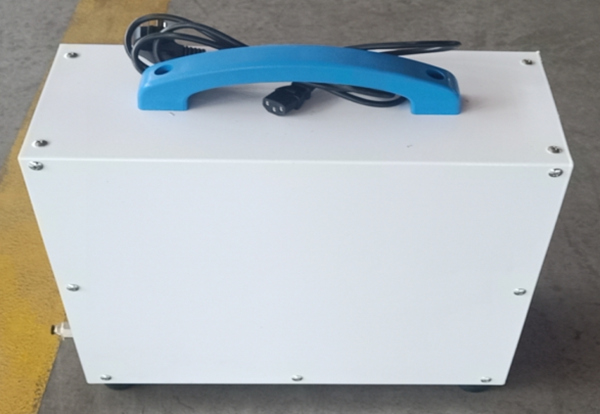

精密研磨处理	无油空气压缩机展示图

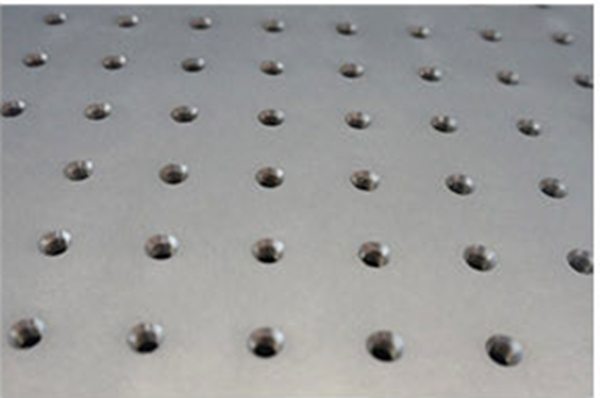

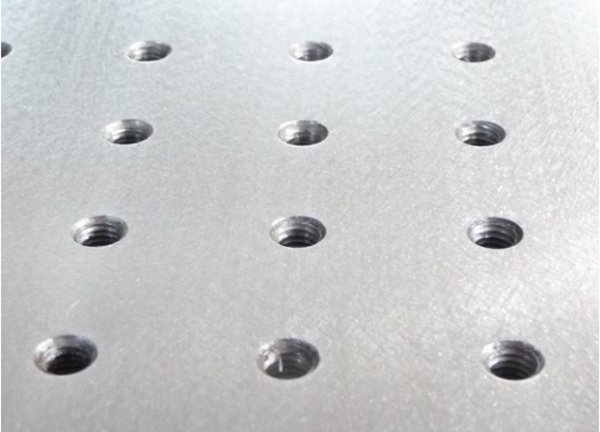

机器打孔	表面平整精度

产品规格尺寸表 (接受客户任意规格尺寸定制生产)：
