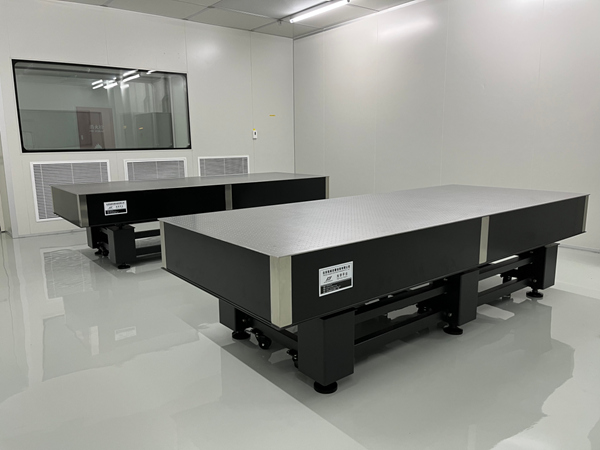

阻尼隔振光学平台

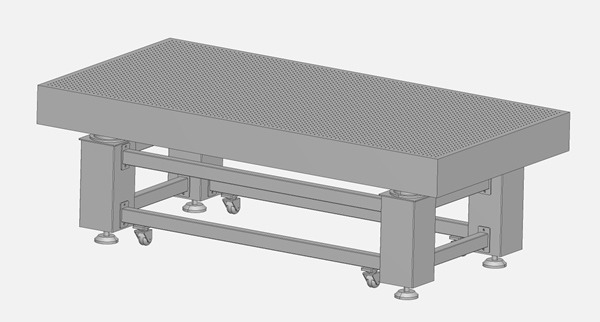

概述：阻尼隔振光学平台整体结构分为两部分，光学面板和阻尼隔振支撑;该产品是科研实验工作的基础设备，采用高分子复合阻尼橡胶材料，具有高强度隔振效果，由于工作使用方便，操作流程简单，性能稳定可靠，广泛应用于基础教学和对振动环境有一定要求的实验操作中;该系列产品均可根据用户实验要求定制平台尺寸及承载。

产品特点：

产品型号：GHT-Z型

高导磁性不锈钢面板优质蜂窝内芯，具有重量轻、高刚度、高阻尼等优点，经精密研磨处理，表面平面度高。内部结构采用镀铝锌板的隔离杯同时能防尘防水，防止小零件坠落平台内部便于清理。回旋打磨工艺清除毛边，达到无反射、哑光效果，面板具有M6螺孔，易于固定光学元件;不锈钢侧面底板封边，保证光学平台清洁的同时又提高了美观性。

隔振方式：阻尼橡胶隔振;

隔振支撑：采用高分子复合阻尼橡胶材料，具有高强度隔振效果;框架为优质钢管焊接而成，整体坚固可靠;

配置移动脚轮，方便在工作场所内移动。

应用领域：

适合于精密仪器生产检测、医疗生物、光路测试、激光扫描、医学实验、生物技术、航空航天实验等对振动要求较高的仪器设备。

技术指标：

• 高导磁性不锈钢面板优质蜂窝内芯，具有重量轻、高刚度、高阻尼等优点，经精密研磨处理，表面平面度高。内部结构采用镀铝锌板的隔离杯同时能防尘防水，防止小零件坠落平台内部便于清理。回旋打磨工艺清除毛边，达到无反射、亚光效果，面板具有M6螺孔，易于固定光学元件;不锈钢侧面底板封边，保证光学平台清洁的同时又提高了美观性。
• 台面螺孔参数：螺纹为公制M6，孔距25X25mm，易于固定光学元件;
• 固有频率：x方向：4Hz～8Hz y方向：4Hz～8Hz;
• 隔振方式：高分子阻尼橡胶隔振;
• 隔振支撑：内部结构采用高分子复合阻尼橡胶材料，框架为优质钢管焊接而成，整体坚固可靠;
• 台板平面度±0.05mm/㎡;
• 表面粗糙度：≤0.8μm，表面亚光处理;
• 调平方式：机械调平;

细节展示：

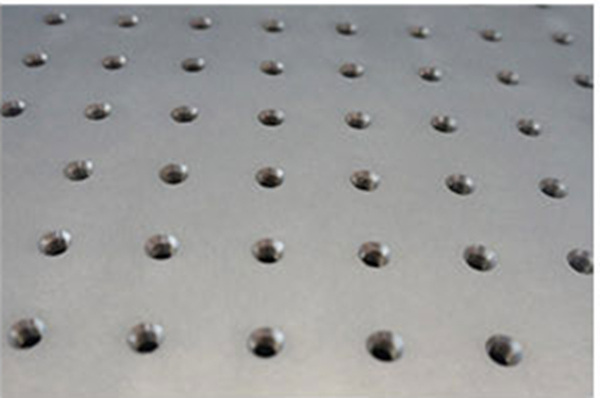

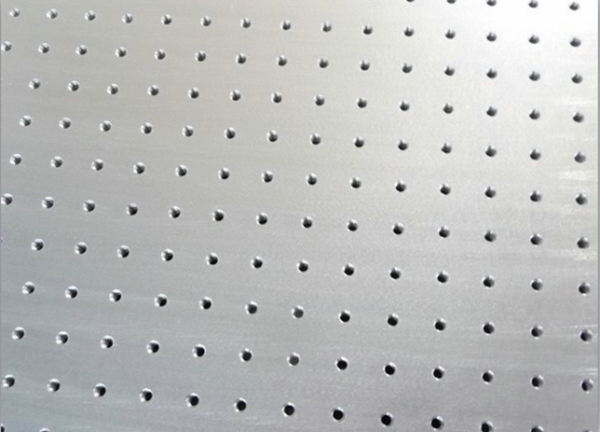

精密研磨处理	表面平整精度

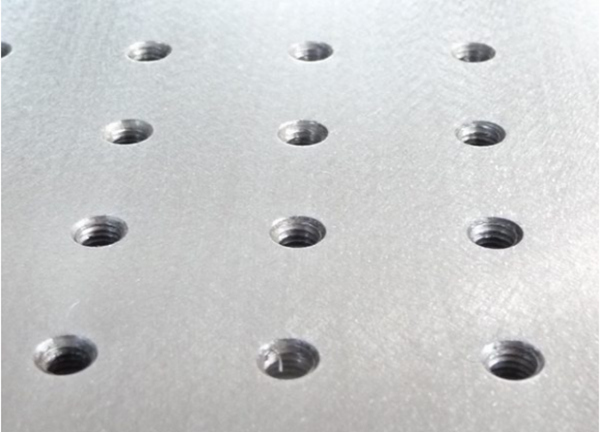

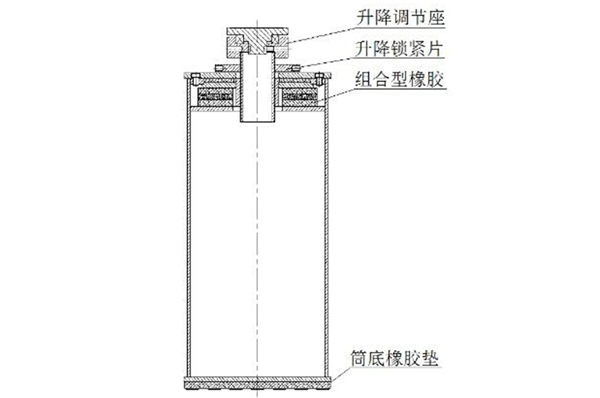

机器打孔	隔振器细节展示图

产品规格尺寸表 (接受客户任意规格尺寸定制生产)：
